PE 편심 감속기의 구조, 원리 및 동심/편심 선택 가이드

직경이 다른 두 개의 파이프를 연결할 때 피팅을 줄이는 것이 필수적입니다. 그러나 기존의 동심원 설계에는 특정 유체 및 작동 조건을 처리할 때 고유한 단점이 있습니다. 이런 이유로, PE 편심 감속기 , 독특한 구조 설계와 우수한 성능을 갖춘 는 복잡한 유체 문제를 해결하기 위한 전문적인 선택이 되었습니다.

1. PE 편심 감속기란 무엇입니까?

에이 PE 편심 감속기 파이프 직경 사이의 원활한 전환을 달성하는 데 사용되는 특수 피팅입니다. 내구성이 뛰어난 폴리에틸렌(PE)을 사용하여 우수한 내식성, 고강도, 경량 구조, 우수한 내화학성을 갖고 있어 보수, 가스, 화공 등 다양한 분야에서 널리 사용되고 있습니다.

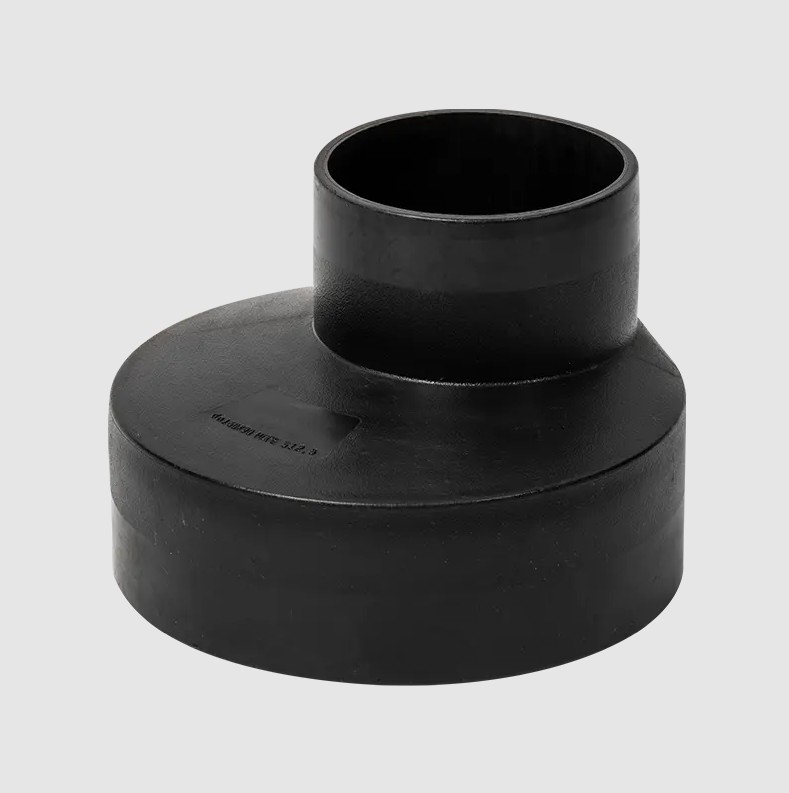

기존의 동심원 감속기와 달리 양쪽 끝의 중심선이 PE 편심 감속기 - 더 큰 직경과 더 작은 직경 - 일치하지 않지만 오프셋됩니다. 구조적으로 한쪽 가장자리는 직선으로 유지되고 다른 가장자리는 점점 가늘어지는 비대칭 테이퍼형 전환을 나타냅니다. 유체 제어에 있어 주요 이점을 제공하는 것은 바로 이 독특한 편심 설계입니다.

2. PE 편심 감속기의 원리는 무엇입니까?

작동 원리 PE 편심 감속기 수평 파이프라인의 직경 변화에서 발생할 수 있는 두 가지 주요 엔지니어링 문제인 캐비테이션과 고체 침전을 제거하기 위한 유체 역학 최적화를 기반으로 합니다.

수평 파이프라인에서 기존 동심 감속기는 상단 또는 하단의 유체 경로에 구조적 불연속성을 초래합니다.

• 캐비테이션 위험 제거(수평 플랫탑 설치): 액체를 이송할 때 감속기의 직선면이 파이프라인 상단에 위치하는 경우(즉, 플랫탑 설치) 직경이 증가하는 전이 영역에 가스가 축적되는 것을 방지하여 에어 포켓이나 캐비테이션의 형성을 방지합니다. 캐비테이션은 캐비테이션, 진동 및 펌프 본체 손상의 주요 원인입니다. 따라서 펌프 흡입 라인에 편심 감속기를 평평한 상단에 설치하는 것은 장비를 보호하는 데 중요합니다.


• 고체 침전 방지(수평 평면 바닥 설치): 슬러리, 하수, 광석 슬러리 등 고체 입자가 포함된 유체를 이송할 때 감속기의 직선면이 파이프 바닥에 위치하면(예: 평면 바닥 설치) 유체가 느려지거나 정체되는 "데드 존"을 제거하여 파이프 바닥이 연속적이고 매끄럽게 유지됩니다. 이는 직경 변화 시 고체 입자가 침전, 축적 및 뭉치는 것을 효과적으로 방지하여 근본적으로 파이프 막힘 위험을 줄입니다.



3. PE 편심 감속기를 언제 사용해야 합니까?

고유한 흐름 최적화 기능으로 인해 PE 편심 감속기 유체 환경에 대한 특별한 요구 사항이 있는 다음과 같은 중요한 응용 분야에 주로 사용됩니다.

• 펌프 입구 보호: 이는 가장 일반적인 애플리케이션 시나리오입니다. 부드럽고 기포 없는 유체 흐름을 펌프로 보장하려면 수평 펌프 흡입구에 연결된 모든 감속기는 평면 장착형 PE 편심 감속기여야 합니다.


• 고체 함유: 화학 처리, 광업, 폐수 처리 등의 산업에서 다량의 부유 물질, 슬러리 또는 고점도 매체를 운반하는 파이프라인은 침전을 방지하기 위해 평평한 바닥 설치를 활용해야 합니다.


• 파이프 배수 및 중력 흐름: 파이프라인 설계에서 매체의 완전한 배수가 필요하거나 파이프라인이 유체 운송을 위해 중력에 의존하는 경우 평평한 바닥의 편심 감속기가 완전한 배수를 보장하고 잔류 액체 축적을 방지합니다.


4. 동심 감속기와 PE 편심 감속기의 차이점은 무엇입니까?

에이lthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

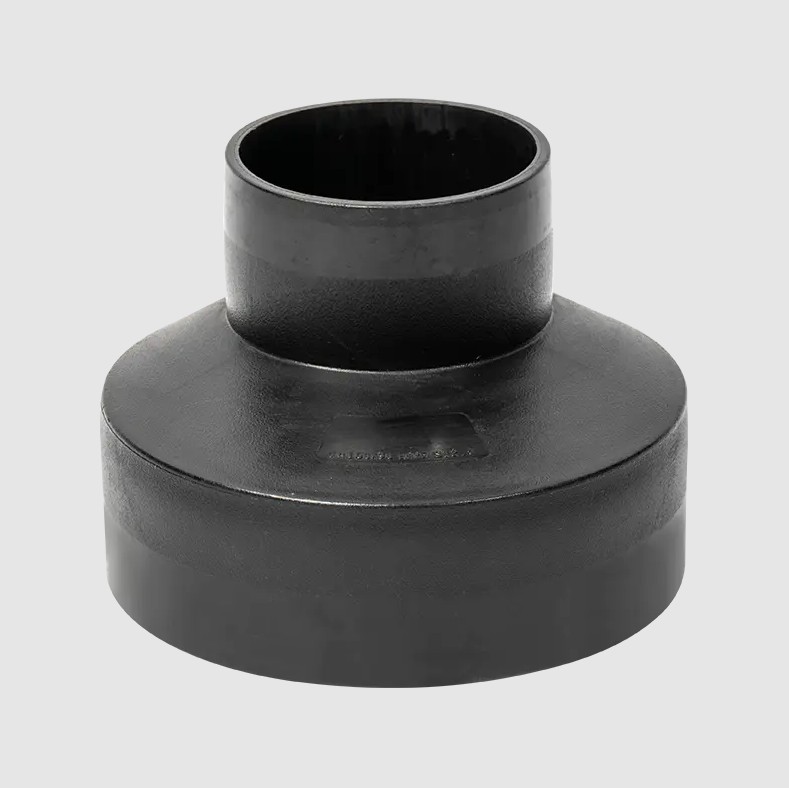

• 핵심 구조적 차이: 동심 리듀서는 두 끝의 중심선이 정렬된 완벽한 대칭 절두체입니다. 반면 PE 편심 감속기는 오프셋된 중심선을 가지며 구조적으로 비대칭이며 한쪽이 직선입니다.


• 적용 가능한 작동 조건의 차이: 동심 감속기는 유체 특성이 덜 중요하거나 파이프 직경 변화가 주로 수직 방향(예: 라이저)에서 발생하는 응용 분야에 적합합니다. 반면 PE 편심 감속기는 수평 파이프라인의 특정 유체 역학 문제를 해결하도록 설계되었으며 침전 및 캐비테이션 문제를 해결하기 위한 전문 솔루션입니다.


• 유체에 미치는 영향: 수평으로 설치할 경우 동심 파이프의 설계 결함으로 인해 유속이 고르지 않게 되고 상단에 가스가 축적될 수 있는 공간이 생기거나 하단에 침전물이 쉽게 형성될 수 있는 영역이 생겨 시스템 유지 관리 빈도와 운영 위험이 증가할 수 있습니다.


  기능 비교	동심 감속기	PE 편심 감속기
  중심선	두 파이프 끝의 중심선이 일치합니다(동축).	두 파이프 끝의 중심선은 오프셋됩니다(비동축).
  모양	에이 symmetrical frustum shape.	한쪽이 평평한 비대칭 테이퍼가 특징입니다.
  설치 장점	수직배관 설치나 단거리 배관 축소에 사용됩니다.	침전 및 캐비테이션 문제를 제거하기 위해 수평 파이프에 설치할 수 있습니다.
  유체 효과	상단(수평)에 에어 포켓을 형성하거나 하단(수평)에 침전 영역을 쉽게 형성할 수 있습니다.	플러시 디자인은 유체 분배를 최적화하고 흐름 저항을 줄입니다.
  에이pplicable Fluids	깨끗한 가스나 깨끗한 액체에 사용됩니다.	고체 입자를 함유한 액체, 슬러리 또는 가스가 발생하기 쉬운 액체에 적합합니다.

5. PE 편심 감속기의 장점은 무엇입니까?

PE 편심 감속기를 선택하는 것은 단지 설계 사양을 충족하는 것만이 아닙니다. 이는 전체 배관 시스템에 대한 장기적인 투자이기도 합니다. 이점은 다음과 같습니다.

• 장비 수명 연장: 펌프 흡입구의 캐비테이션을 효과적으로 제거함으로써 펌프 임펠러 및 내부 챔버의 캐비테이션 손상이 크게 줄어들고 고가 장비의 수명이 크게 연장됩니다.


• 운영 비용 절감: 고체 입자의 침전 및 막힘을 방지함으로써 파이프 세척, 토양 제거 및 유지 관리 가동 중지 시간이 줄어들고 시스템 효율성과 신뢰성이 향상됩니다.


• 높은 유체 전달 효율: 부드러운 전환 설계는 유체 난류를 최소화하고 압력 손실을 줄이며 원활한 유체 전달을 보장합니다.


• 뛰어난 내구성: 사용된 PE 소재는 뛰어난 내마모성과 화학적 안정성을 제공하여 열악한 환경에서도 장기간 작동을 보장합니다.



6. PE 편심 감속기는 언제 사용해야 하며, 동심 감속기는 언제 사용해야 합니까?

선택 결정은 유체 특성과 파이프 설치 방향을 엄격하게 따라야 합니다.

• PE 편심 감속기 선택:
  • 수평 파이프에서 고체 입자, 슬러리 또는 고점도 유체를 포함하는 유체를 이송할 때 평면 바닥 설치가 필수적입니다.


  • 수평배관의 경우, 가스 축적에 민감한 펌프나 기타 장비의 흡입구에 연결할 때 평면 설치가 필수적입니다.


• 동심 감속기 선택:
  • 수직 파이프에서는 흐름이 위쪽이든 아래쪽이든 중력의 영향으로 상대적으로 균일한 흐름 분포가 보장되므로 동심형 감속기로 충분합니다.


  • 수평 파이프에서 깨끗하고 침전물이 없으며 가스가 발생하기 쉬운 유체(예: 특정 깨끗한 물 또는 공기)를 전달할 때 그리고 파이프 변경 시 압력 손실이 문제가 되지 않을 때 PE 편심 감속기는 타협할 수 없는 표준입니다.



즉, 유체 청결, 펌프 보호 및 파이프 배수와 관련된 수평 파이프 변경의 경우 PE 편심 감속기는 타협할 수 없는 표준입니다.

7. PE 편심 감속기의 중심선은 어떻게 결정합니까?

현장 설치 중에 PE 편심 감속기의 올바른 방향을 보장하는 것은 설계 실패를 방지하는 데 중요합니다. 이는 일반적으로 기하학적 중심선을 계산하는 문제가 아니라 기능적 위치 지정의 문제입니다.

포지셔닝 원리: 기능은 플러시를 결정합니다.

• 침전 방지: 고체 입자 침전을 방지하는 것이 목적이라면 피팅의 직선 부분이 파이프 바닥에 위치하도록 하십시오. 설치 시 레벨기 등의 도구를 이용하여 리듀서 하단 내벽과 직관부 부분을 정밀하게 정렬하십시오.


• 에어 포켓 제거: 상단에 가스가 축적되는 것을 방지하는 것이 목적이라면 피팅의 직선 부분이 파이프 상단에 오도록 하십시오. 이는 펌프 흡입구에 연결할 때 매우 중요합니다.



올바르게 설치하면 피팅이 흐름 최적화 기능을 완벽하게 수행하여 전체 PE 배관 시스템의 신뢰성과 내구성을 극대화할 수 있습니다.

8. PE 편심 감속기의 연결 방법은 무엇입니까?

에이s a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. 핫멜트 엉덩이 융합: 강도와 경제성을 위한 첫 번째 선택

Hot-Melt Butt Fusion은 PE 파이프에 가장 일반적으로 사용되는 경제적인 연결 기술로, 특히 대구경 PE 편심 감속기에 적합합니다. 이 연결 방법은 파이프 피팅과 파이프 끝 부분을 가열하고 가압하여 녹였다가 다시 융합시켜 모재와 일치하는 특성을 지닌 단일 일체형 조인트를 형성합니다.

2. 전기융합: 높은 신뢰성과 복잡한 환경을 위한 이상적인 선택

전기융합은 전기융합 피팅(예: 편심 감속기) 내에 내장된 열선을 사용하여 열을 발생시키고 피팅과 파이프 사이의 접촉 표면을 녹입니다. 냉각하면 긴밀한 연결이 생성됩니다.

3. 플랜지 연결: 이종 재료와 장비를 연결하는 브릿지

플랜지 연결은 PE 편심 감속기를 금속 파이프, 밸브, 펌프 또는 기타 비 PE 장비에 연결하는 표준 방법입니다. 이 연결은 한 쌍의 플랜지, 개스킷 및 볼트 세트를 사용하여 기계적 밀봉을 만듭니다.
