배수 전기융합 피팅 시리즈 는 광범위한 폴리에틸렌(PE) 파이프 연결 부품 내장된 전기 저항 와이어를 사용하여 제어된 열을 통해 파이프와 부속품을 함께 융합합니다. 전기융합 컨트롤러가 피팅의 내부 와이어 코일을 통해 전류를 통과시키면 주변의 PE 재료가 녹아 파이프 표면과 매끄럽게 결합되어 파이프 자체만큼 강한 조인트를 만듭니다. 문서화된 누출률 1% 미만 , 이 시스템은 화학, 식품, 음료, 제약 및 토목 인프라 산업 전반의 배수 응용 분야에 대한 기존 용접 및 기계적 접합 방법보다 훨씬 뛰어난 성능을 발휘합니다.

전기융합 접합 기술의 작동 원리

전기융합 피팅의 작동 원리를 이해하면 기존 접합 방법에 비해 우수한 성능을 제공하는 이유가 명확해집니다.

준비: 파이프 끝을 청소하고 긁어 산화된 표면층을 제거한 후 피팅 소켓에 정확한 깊이로 삽입합니다.
연결: 전기융합 컨트롤러는 피팅의 터미널 핀에 연결됩니다. 피팅의 바코드 또는 데이터 매트릭스를 스캔하여 올바른 융합 매개변수(전압 및 시간)를 자동으로 설정합니다.
융합: 내장된 저항선을 통해 전류가 흘러 피팅 내부와 파이프 외부를 동시에 녹이는 열이 발생합니다.
냉각: 용융된 재료가 융합되어 일체형의 이음매 없는 조인트를 형성합니다. 표시기 핀은 융합이 완료되었음을 확인합니다.
결과: 밀봉제가 없고 화염이 없으며 오염 위험이 없는 조인트 - 식품 등급 및 제약 파이프라인에 사용하기에 적합

배수 전기융합 피팅 시리즈의 주요 구성요소

완전한 배수 전기융합 시리즈에는 일반적으로 다음 피팅 유형이 포함되며, 각각은 파이프 시스템 내에서 특정 기능을 수행합니다.

전기융합 파이프 클램프(안장)

절단하지 않고 기존 주 파이프에 직접 분기 연결을 만드는 데 사용됩니다. 클램프 새들은 파이프 표면에 융합되어 측면 연결을 위한 밀봉된 배출구를 제공합니다. 이는 일반적으로 수리 작업 및 네트워크 확장에 사용됩니다.

전기융합 커플러(직선 슬리브)

시리즈의 가장 기본적인 피팅은 직경이 동일한 두 개의 파이프 섹션을 끝에서 끝까지 결합합니다. 다양한 크기의 파이프를 연결하기 위한 표준 및 축소 구성으로 제공됩니다.

전기융합 티

파이프라인에 T자형 분기를 생성합니다. 동일하고 축소된 구성으로 제공되므로 주 흐름이 계속 진행되는 동시에 보조 흐름이 90도 방향으로 전환됩니다. 배수 매니폴드 및 유통 네트워크에 널리 사용됩니다.

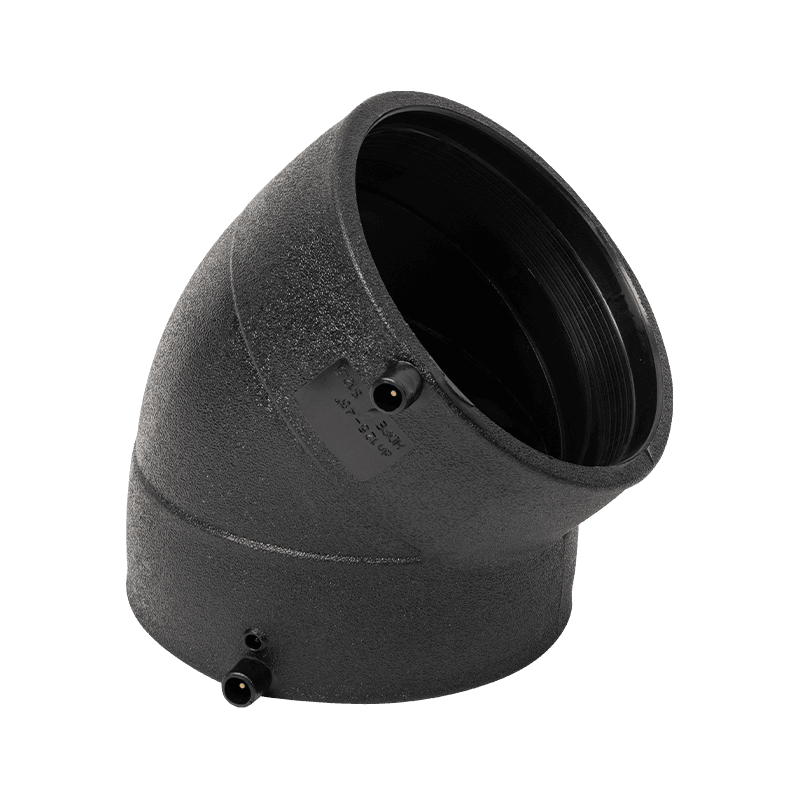

전기융합 팔꿈치

파이프라인의 방향을 변경합니다. 45° 및 90° 구성으로 제공됩니다. 전기융합 엘보는 전체 보어 흐름 영역을 유지하고 나사형 또는 푸시핏 벤드와 관련된 압력 강하 및 누출 위험을 제거합니다.

전기융합 편심 감속기

평평한 바닥 라인을 유지하면서 다양한 직경의 파이프를 연결합니다. 물 고임이나 막힘을 방지하기 위해 일관된 인버트 레벨을 유지하는 것이 중요한 중력 배수 시스템에 필수적입니다.

전기융합 검사 포트

검사, 청소 또는 사소한 수리를 위해 파이프라인 내부에 대한 접근을 제공합니다. 전체 파이프 섹션을 교체하지 않고도 유지 관리를 가능하게 하면서 시스템의 압력 무결성을 유지하는 밀봉된 변조 방지 액세스 포인트입니다.

전기융합 피팅의 주요 기술 사양

PE 배수 전기융합 피팅의 일반적인 기술 사양
매개변수	일반적인 사양
기본 재료	PE80 / PE100 폴리에틸렌
직경 범위	DN20 – DN630mm
작동 압력	최대 PN16(1.6MPa)
융합 전압	8V – 48V DC(컨트롤러에 따라 다름)
누설률	<1%
작동 온도 범위	-20°C ~ 60°C
규정 준수 표준	ISO 8085-3, EN 12201, GB/T 13663

전통적인 접합 방법에 비해 전기 융합의 장점

전기융합 피팅은 기계적 커플링 및 전통적인 맞대기 용접 또는 소켓 융합 기술에 비해 몇 가지 측정 가능한 이점을 제공합니다.

용접제 또는 접착제 없음: 화학적 오염 위험을 제거합니다. 식수 및 제약 파이프라인에 필수적입니다.
화염 없음: 제한된 공간, 지하 또는 화기 작업 허가가 제한된 환경에 안전하게 설치 가능
운영자 독립적인 신뢰성: 융합 매개변수는 피팅의 바코드를 통해 컨트롤러에 의해 자동으로 설정되므로 결합 과정에서 인적 오류가 줄어듭니다.
전체 압력 조인트 무결성: 일반적으로 파이프 자체보다 등급이 낮은 기계식 피팅과 달리 융합 조인트는 파이프의 정격 압력을 충족하거나 초과합니다.
모든 기상 조건에 적합: 맞대기 용접이 불가능한 습하거나 추운 조건에서 전기융합을 수행할 수 있습니다.
