PE 파이프가 새지 않는 이유는 무엇입니까?

고압 가스 파이프라인, 도시 급수 네트워크 또는 특수 유체 운송 등 현대 산업 및 도시 기반 시설 건설에서 PE 파이프 연결의 품질은 매우 높습니다. 전통적인 기계적 연결이나 간단한 핫멜트 방법은 특히 복잡한 지하 환경과 환경 변동에 따라 장기간 작동하는 동안 누출을 완전히 제거하지 못하는 경우가 많습니다. 바로 이런 배경이다. PE 전기 융합 파이프 클램프 는 뛰어난 "누출 없는" 전기 융합 기술을 통해 파이프 연결을 위한 혁신적인 솔루션이 되었으며 점차적으로 새로운 산업 표준을 설정했습니다.

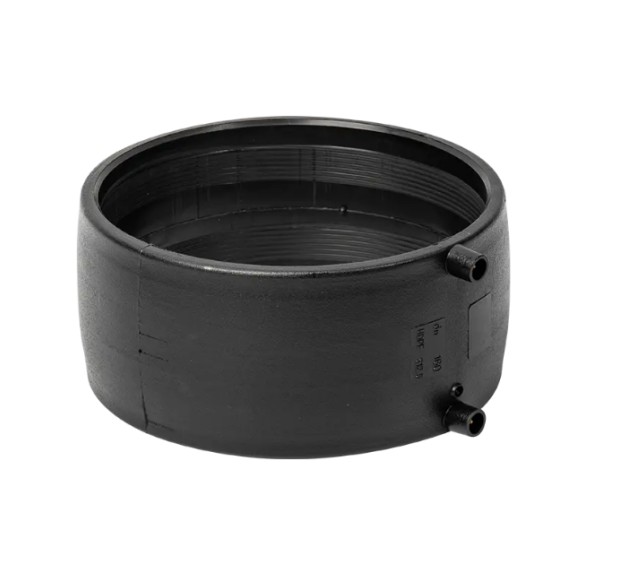

PE 전기융합 파이프 클램프(폴리에틸렌 전기융합 커플러)는 폴리에틸렌(PE) 파이프를 연결하기 위해 특별히 설계된 피팅입니다. 가장 눈에 띄는 특징은 클램프 내벽에 정밀하게 내장된 고저항 열선입니다.

핵심 기능

핵심 기능은 전류에 의해 생성된 고온을 이용하여 연결될 PE 파이프의 외벽에 클램프를 분자 수준에서 결합하는 것입니다. 클램프에 전용 전융용접기를 적용하면 열선이 가열되어 접촉부위의 PE재가 빠르게 연결됩니다. 이 과정에서 커넥터 내의 PE 분자 사슬은 상호 연결, 확산 및 가교를 겪습니다. 냉각 및 응고 후 조인트와 파이프 본체는 눈에 띄지 않고 완전히 균질한 전체가 됩니다. 이는 조인트의 사용 수명, 강도 및 내식성이 파이프 재질과 정확히 동일하여 재질 차이 또는 씰 노화로 인한 파이프 클램핑 및 누출 위험을 근본적으로 제거한다는 것을 의미합니다.

전기융합 기술의 신뢰성은 정밀하게 제어되는 작동 원리에서 비롯되며, 이는 결과적으로 다음과 같은 중요한 핵심 이점을 제공합니다.

작동 원리

전체 프로세스는 정확한 주기를 따릅니다. 먼저, 설치자는 배관 연결 부위(산화층까지)를 철저히 청소하고 긁어냅니다. 그런 다음 파이프 클램프를 파이프에 삽입하고 클램프의 바코드를 용접기로 스캔합니다. 용접기는 미리 설정된 전류와 매개변수를 자동으로 인식하고 실행합니다. 전류로 생성된 열선이 배관을 가열하여 열을 전도하고 일정 압력 하에서 PE 소재를 접합시킵니다. 냉각 후 분자가 정렬되어 궁극적으로 인장 강도가 매우 강한 PE 파이프 조인트가 형성됩니다.

핵심 장점

• 매우 안정적이고 견고함: 이는 파이프 피팅과 파이프 사이의 분자 수준의 융합을 달성하여 파이프 자체보다 훨씬 더 강한 조인트를 만들고 개스킷, O-링 및 기타 구성 요소의 노후화 및 고장으로 인한 누출을 완전히 제거합니다.


• 표준화되고 추적 가능한 건설 작업: 최신 전기융합 용접 기계에는 종종 데이터 로깅 기능이 포함되어 있습니다. 이는 용접 공정 중 전압과 시간을 자동으로 제어하여 기존 수동 작업에서 발생할 수 있는 아티팩트를 제거합니다. 모든 용접 매개변수, 시간 및 결과가 기록되므로 프로젝트 품질에 대한 추적이 보장됩니다.


• 복잡한 환경에 대한 탁월한 적응성: 최근 높은 파이프 정렬이 요구되고 바람, 모래, 온도의 영향이 증가하는 핫멜트 맞대기 용접의 경우, PE 전기 융합 파이프 클램프 설치 중 외부 환경에 대한 저항력이 뛰어나 밀폐된 공간, 혼잡한 공간, 운하 굴착 등 복잡한 작업 조건에 특히 적합합니다.



실제 엔지니어링 응용 분야에서 PE 전기 융합 파이프 클램프는 기존 파이프 설치의 여러 주요 문제점에 대한 정확한 솔루션을 제공합니다.

일관되지 않은 품질 문제 해결

기존 방법은 일관된 작업자 경험, 정렬 정확도 및 가열 온도로 인해 어려움을 겪고 있습니다. 전기 융합 파이프 클램프는 용접 매개변수를 자동으로 제어하여 주요 품질 변수를 최소화하고 일관되고 매우 안정적인 연결 품질을 보장합니다.

제한된 공간에서의 작업 문제 해결

기존의 핫멜트 맞대기 용접 장비는 부피가 크고 충분한 작업 표면이 필요합니다. 전기 융합 파이프 클램프 및 용접기는 유연한 작동을 제공하므로 지하실, 터널 또는 기존 타워에 파이프를 쉽게 설치할 수 있습니다.

파이프라인의 빠르고 지진 요구 사항을 해결

전기 융합 연결로 형성된 조인트는 유연성이 뛰어나 기초 침하, 온도 변화 또는 경미한 지진으로 인한 민첩성을 효과적으로 흡수하고 전체 파이프라인 시스템의 내진성과 장기 주입을 크게 향상시킬 수 있습니다.

전기융합 기술 자체는 신뢰성이 높지만, 실제 작동 시에는 시공 시방서의 부주의로 인해 소수의 파이프 클램프 누출이 발생하는 경우가 많습니다.

부적절한 파이프 표면 준비

단선의 원인이 될 수 있습니다. 배관 표면의 산화층(PE관의 노후화를 방지하는 층)을 접속 전 전용 스크래퍼로 충분히 긁어내지 않거나 접속부에 먼지, 기름, 접지재 등이 남아 있으면 접촉불량 및 냉간용접이 발생하여 누수의 원인이 될 수 있습니다.

시간이 중요하다

용접 후 PE 재료는 완전히 냉각되고 응고되어 완전한 기계적 강도를 회복하는 데 약간의 시간이 필요합니다. 배관을 너무 일찍 움직이거나 이 최종 냉각 기간(보통 엄격하게 지정됨) 동안 접합부에 외부 힘이 가해지거나 압력 테스트가 수행되면 아직 소성 상태인 접합부가 손상되어 단락이 발생할 수 있습니다.

용접 매개변수 또는 전원 공급 장치 작동

호환되지 않는 용접 매개 변수(잘못된 용접 시간 등)를 사용하거나 극도로 불안정한 전원 전압으로 강제로 연결하면 열선의 정확한 가열 및 예열에 영향을 미칠 수 있습니다.

따라서 "청소" → 스크래핑 → 정렬 → 용접 → "충분한 냉각"이라는 표준화된 프로세스를 엄격하게 준수하는 것이 성공적인 PE 전기 융합 파이프 클램프 연결을 보장하는 열쇠입니다.

파이프라인 수리 및 유지 관리 중에 기술자는 다음과 같은 질문을 자주 합니다. PE 전기 융합 파이프 클램프 조인트를 다시 융합할 수 있습니까?

업계 규정과 기술 표준이 답을 제공합니다. 엄격히 금지됩니다.

PE 파이프 클램프는 순간적이고 간접적인 융합을 위해 설계되었습니다. 완성된 접합을 거부하면 다음과 같은 심각한 결과를 초래할 수 있습니다.

• 재료 열 응력 및 열화: PE 소재는 초기 연결 및 냉각 과정에서 안정적인 구조를 형성했습니다. 재가열하면 국부적인 과열이 발생하여 과도한 열 응력이 발생하거나 PE 폴리머 구조가 저하되어 재료 성능이 저하되고 연결 영역의 강도가 회복될 수 있습니다.


• 가열 와이어 고장: 가열 와이어는 정확한 단일 패스 가열을 위해 설계되었습니다. 열선에 다시 전원을 공급하면 열이 고르지 않게 분포되거나, 부분적으로 소진되거나, 균일한 가열이 이루어지지 않아 접합 품질이 완전히 저하될 수 있습니다.



따라서 설치된 PE 전기융합 파이프 조인트에 문제가 발생할 경우, 조인트 전체를 절단한 후 새로운 PE 전기융합 파이프 클램프를 사용하여 파이프의 건강한 위치에 다시 연결하는 것이 올바른 수리 방법입니다. 이는 배관 시스템의 장기적으로 안전하고 안정적인 작동을 보장합니다.

폴리에틸렌(PE) 파이프 연결 기술 분야에서는 맞대기 융합 및 PE 전기 융합 파이프 클램프가 주류이며 널리 수용되는 방법입니다. 둘 다 PE 파이프의 영구적인 연결을 달성하지만 원리, 적용 및 연결 품질 관리가 근본적으로 다르므로 엔지니어링 프로젝트에서 서로 다른 역할을 결정합니다.

1. 연결원리 및 형태의 차이

2. 건설환경 및 장비 요구사항

전기융합과 전기융합의 가장 큰 차이점은 건설 현장에서의 운영 유연성에 있습니다.

사이트 제한사항: 전기융합 파이프 클램프는 콤팩트하고 정렬이 덜 필요하므로 정밀하고 제한된 공간, 표면 아래 작업 또는 대규모 장비 배치가 어려운 파이프라인 수리와 같은 복잡한 환경에 특히 적합합니다.

파이프 직경 호환성: 전기 융합 파이프 클램프는 중소 규모 파이프(예: DN 20 ~ DN 315)를 연결하는 데 상당한 이점과 일관된 품질을 제공합니다. 맞대기 융합 기계는 대구경 파이프의 주요 건설에 더 적합합니다.

운영 복잡성: 전기 융합 과정은 고도로 자동화되어 있습니다. 용접공은 파이프 순서를 스캔하고 용접 매개변수를 자동으로 제어하므로 작업자 경험에 대한 의존도가 크게 줄어들고 품질을 더 쉽게 표준화하고 추적할 수 있습니다. 반면 맞대기 융합은 매우 높은 정밀도, 가열 온도 및 압력 제어가 필요하며 작업자 경험에 더 많이 의존합니다.

3. 비용-이익 균형

단일 파이프 클램프의 재료 비용은 일반적으로 열간 융합 공정 중 소비되는 에너지와 파이프 손실을 포함하지만 전반적인 효율성은 더 높은 경우가 많습니다.

• 누출 위험 감소: 전기 융합 연결은 더 큰 신뢰성과 표준화를 제공하여 장기간 작동 시 누출률이 극히 낮고 업그레이드된 버전의 유지 관리 및 수리 비용이 절감됩니다.


• 건설 시간 절약: 전기 융합 연결 프로세스는 특히 파이프 설치와 도로 시간을 크게 절약할 수 있는 현장이나 교통량이 많은 지역에서 더욱 컴팩트하고 효율적입니다.



Hot-Butt Fusion 파이프는 효율성과 재료를 우선시하며 파이프 직경이 크고 비용 효율적인 구조에 이상적입니다. PE 전기 융합 파이프 클램프 반면에 높은 신뢰성, 복잡한 환경에 대한 적응성 및 추적 가능한 품질 관리를 제공하므로 도시 파이프 네트워크, 가스 시스템 및 높은 표준 프로젝트에 선호되는 선택입니다.

PE 전기 기술 시스템의 장점은 직선형 파이프 클램프의 높은 신뢰성뿐 아니라 퓨전 파이프 시스템의 거의 모든 굽힘, 직경 변경, 분기 및 기능적 요구 사항을 처리할 수 있는 광범위하고 포괄적인 피팅 범위에 있습니다.

1. 기본 연결 및 방향 변경 피팅

전기 직선형 파이프 클램프(커플러): 직선 파이프 연결의 기초이자 가장 일반적으로 사용되는 피팅으로 동일한 직경의 PE 파이프 두 개를 연결하는 데 사용됩니다.

전기융합 팔꿈치: 파이프의 방향을 바꾸는 데 사용됩니다. 일반적인 예로는 교량의 수평 또는 수직 굽힘을 달성하는 데 사용되는 90° 및 45° 전기 융합 엘보우가 있습니다.

전기융합 티(균등/감소 티): 파이프 분기에 사용됩니다.

동일한 직경의 티: 세 가지 직경으로 제공됩니다.

티 줄이기: 직경이 다르고 흐름 또는 압력 분포 요구 사항을 충족하는 메인 라인 및 지지 타워에 사용할 수 있습니다.

전기융합 감속기: 다양한 직경의 파이프를 연결하는 데 사용되어 부드럽고 계단식으로 연결됩니다.

전기융합 엔드캡: 배관 시스템의 견고성을 보장하기 위해 밀봉 또는 임시 막는 데 사용됩니다.

2. 새들 및 특수 기능 파이프 피팅

안장은 전기융합 기술에 사용되는 핵심 제품으로 서비스 중 파이프 개방, 분기 또는 긴급 수리 요구 사항을 해결하여 전기융합의 엄청난 응용 가치를 입증합니다.

전기융합 물/가스 분기 안장: 본선의 작동을 방해하지 않고 본선에서 새로운 분기관을 생성하는 데 사용됩니다. 여기에는 내부 절단 블레이드가 포함되어 있어 용접 후 도구를 사용하여 새 파이프를 열 수 있습니다.

전기융합 정지 안장: 가스 또는 유체 파이프라인의 긴급 수리 중에 흐름을 일시적으로 차단하거나 제한하는 데 사용됩니다. 이는 가압 작업 및 긴급 수리를 위한 안전 도구입니다.

전기융합 전환 피팅: PE 파이프를 다른 재료(강, 주철, 구리 등)에 연결하는 데 사용됩니다. 이러한 피팅은 일반적으로 시작 부분에 전기 융합 PE 커넥터가 있고 다른 쪽 끝에 금속 나사산 또는 플랜지 커넥터가 있습니다.

전기융합 밸브/전기융합 연결 밸브: 일부 고급형 밸브는 전기융합 연결로 설계되어 전기융합을 통해 PE 밸브에 직접 설치할 수 있어 밸브와 파이프 사이의 긴밀한 밀봉을 보장합니다.

이 포괄적이고 고도로 전문화된 PE 전기융합 피팅 라인을 통해 엔지니어는 다양하고 복잡한 작동 조건과 높은 안전 표준을 충족하는 최신 PE 파이프 연결 시스템을 설계하고 설치할 수 있습니다.
